Casing

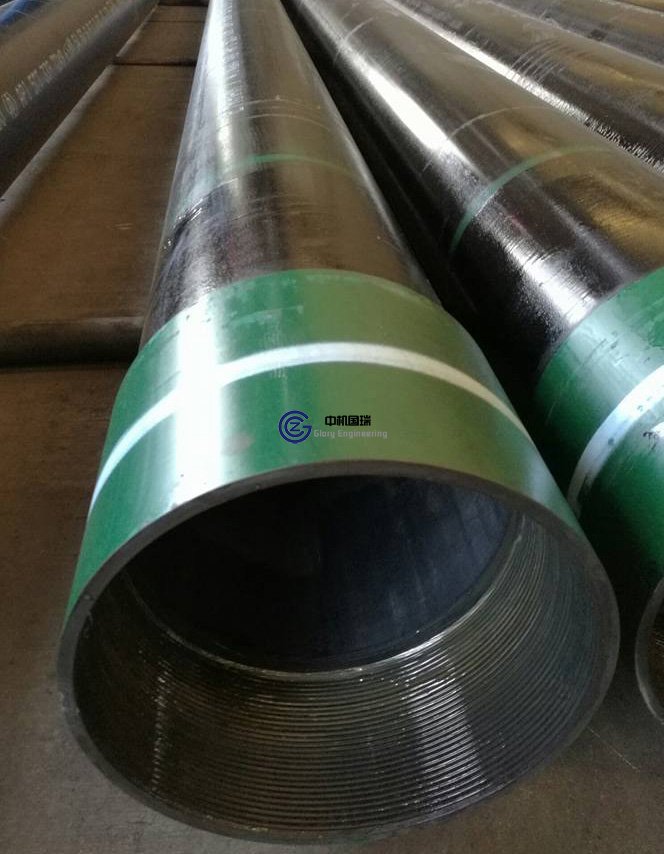

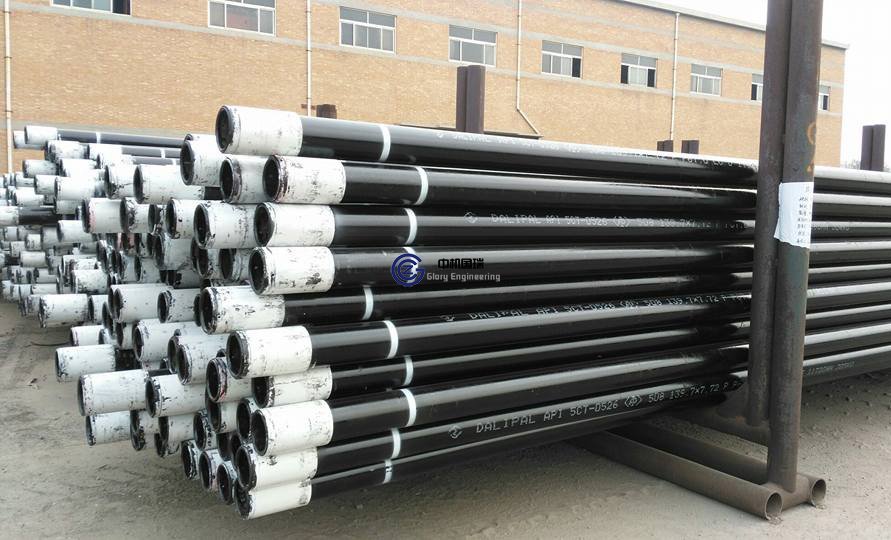

石油套管是用于支撑油、气井井壁的钢管，以保证钻井过程进行和完井后整个油井的正常运行。每一口井根据不同的钻井深度和地质情况，要使用几层套管。套管下井后要采用水泥固井，它与油管、钻杆不同，不可以重复使用，属于一次性消耗材料。所以，套管的消耗量占全部油井管的70%以上。


石油套管是一种大口径管材，起到固定石油和天然气油井壁或井孔的作用。套管是插入井孔里，用水泥固定，以防止井眼隔开岩层和井眼坍塌、并保证钻探泥浆循环流动，以便于钻探开采。





套管按使用情况可分为：导管、表层套管、技术套管和油层套管。



表层套管

-     保护钻井，使其避免受浅水层及浅气层污染，

-     支撑井口设备并保持套管的其他层重量。





技术套管

-     分隔不同层面的压力，以便钻液额度正常流通并保护生产套管。

-     以便在钻井内安装反爆裂装置、防漏装置及尾管。





油层套管

-     将石油和天然气从地表下的储藏层里导出。

-     用于保护钻井，将钻探泥浆分层。

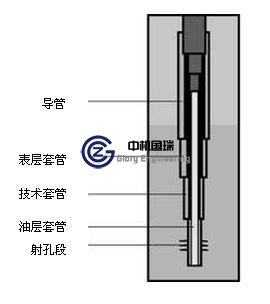

下图即显示了在开采过程中使用的不同类型的套管：

石油套管是维持油井运行的生命线。由于地质条件不同，井下受力状态复杂，拉、压、弯、扭应力综合作用作用于管体，这对套管本身的质量提出了较高的要求。一旦套管本身由于某种原因而损坏，可能导致整口井的减产，甚至报废。

按钢材本身的强度套管可分为不同钢级，即J55、K55、N80、L80、C90、T95、P110、Q125、V150等。井况、井深不同，采用的钢级也不同。在腐蚀环境下还要求套管本身具有抗腐蚀性能。在地质条件复杂的地方还要求套管具有抗挤毁性能。






石油套管外径通常为114.3毫米到508毫米。


规格			钢级								执行标准
OD外径mm(in)	Thickness壁厚mm	单位长度名义重量 kg/m (带螺纹和接箍)	H40	J55、K55	M65	L80、C95	N80	C90、T95	P110	Q125
							1类、Q
114.30	5.21	14.14	P/S	P/S	P/S						API 5CT
(4-1/2)	5.69	15.63		P/S/B	P/S/B
	6.35	17.26		P/S/L/B	P/L/B	P/L/B	P/L/B	P/L/B	P/L/B
	7.37	20.09			P/L/B	P/L/B	P/L/B	P/L/B	P/L/B
	8.56	22.47							P/L/B	P/L/B
127.00(5)	5.59	17.11		P/S	P/S
	6.43	19.35		P/S/L/B	P/S/L/B
	7.52	22.32		P/S/L/B/E	P/L/B	P/L/B/E	P/L/B/E	P/L/B/E	P/L/B/E
	9.19	26.79			P/L/B	P/L/B/E	P/L/B/E	P/L/B/E	P/L/B/E	P/L/B/E
	11.10	31.85			P/L/B	P/L/B	P/L/B	P/L/B	P/L/B	P/L/B
	12.14	34.53				P/L/B	P/L/B	P/L/B	P/L/B	P/L/B
	12.70	35.86				P/L/B	P/L/B	P/L/B	P/L/B	P/L/B
139.70	6.20	20.83	P/S	P/S	P/S
(5-1/2)	6.98	23.07		P/S/L/B/E	P/S/L/B
	7.72	25.3		P/S/L/B/E	P/L/B	P/L/B/E	P/L/B/E	P/L/B/E	P/L/B/E
	9.17	29.76			P/L/B	P/L/B/E	P/L/B/E	P/L/B/E	P/L/B/E
	10.54	34.23			P/L/B	P/L/B/E	P/L/B/E	P/L/B/E	P/L/B/E	P/L/B/E
	12.70	39.88						P
	14.27	44.2						P
	15.88	48.51						P
	17.45	52.53						P
	19.05	56.55						P
	20.62	60.27						P
	22.22	61.14						P
168.28	7.32	29.76	P/S	P/S/L/B	P/S/L/B
(6-5/8)	8.94	35.72		P/S/L/B/E	P/L/B	P/L/B/E	P/L/B/E	P/L/B/E	P/L/B/E
	10.59	41.67			P/L/B	P/L/B/E	P/L/B/E	P/L/B/E	P/L/B/E
	12.06	47.62				P/L/B/E	P/L/B/E	P/L/B/E	P/L/B/E	P/L/B/E
177.80(7)	5.87	25.3	P/S
	6.91	29.76	P/S	P/S	P/S
	8.05	34.23		P/S/L/B/E	P/L/B	P/L/B/E	P/L/B/E	P/L/B/E
	9.19	38.69		P/S/L/B/E	P/L/B	P/L/B/E	P/L/B/E	P/L/B/E	P/L/B/E
	10.36	43.16			P/L/B	P/L/B/E	P/L/B/E	P/L/B/E	P/L/B/E
	11.51	47.62			P/L/B	P/L/B/E	P/L/B/E	P/L/B/E	P/L/B/E
	12.65	52.09				P/L/B/E	P/L/B/E	P/L/B/E	P/L/B/E	P/L/B/E
	13.72	56.55				P/L/B/E	P/L/B/E	P/L/B/E	P/L/B/E	P/L/B/E
	15.88	63.54						P
	17.45	69.05						P
	19.05	74.56						P
	20.62	79.77						P
	22.22	84.97						P
193.68	7.62	35.72	P/S
(7-5/8)	8.33	39.29		P/S/L/B/E	P/S/L/B	P/L/B/E	P/L/B/E	P/L/B/E
	9.52	44.2			P/L/B	P/L/B/E	P/L/B/E	P/L/B/E	P/L/B/E
	10.92	50.15			P/L/B	P/L/B/E	P/L/B/E	P/L/B/E	P/L/B/E
	12.70	58.04				P/L/B/E	P/L/B/E	P/L/B/E	P/L/B/E	P/L/B/E
	14.27	63.69				P/L/B	P/L/B	P/L/B	P/L/B	P/L/B
	15.11	67.41				P/L/B	P/L/B	P/L/B	P/L/B	P/L/B
	15.88	70.09				P/L/B	P/L/B	P/L/B	P/L/B	P/L/B
	17.45	76.19						P
	19.05	82.3						P
196.85	15.11	68.6				P	P	P	P	P
(7-3/4)
219.08	6.71	35.72		P/S	P/S
(8-5/8)	7.72	41.67	P/S		P/S
	8.94	47.62	P/S	P/S/L/B/E	P/S/L/B
	10.16	53.57		P/S/L/B/E	P/S/L/B	P/L/B/E	P/L/B/E	P/L/B/E	P/L/B/E
	11.43	59.53			P/L/B	P/L/B/E	P/L/B/E	P/L/B/E	P/L/B/E
	12.70	65.48				P/L/B/E	P/L/B/E	P/L/B/E	P/L/B/E
	14.15	72.92				P/L/B/E	P/L/B/E	P/L/B/E	P/L/B/E	P/L/B/E
244.48	7.92	48.07	P/S
(9-5/8)	8.94	53.57	P/S	P/S/L/B	P/S/L/B
	10.03	59.53		P/S/L/B/E	P/S/L/B	P/L/B/E	P/L/B/E	P/L/B/E
	11.05	64.73			P/L/B	P/L/B/E	P/L/B/E	P/L/B/E	P/L/B/E
	11.99	69.94			P/L/B	P/L/B/E	P/L/B/E	P/L/B/E	P/L/B/E	P/L/B/E
	13.84	79.62				P/L/B/E	P/L/B/E	P/L/B/E	P/L/B/E	P/L/B/E
	15.11	86.91				P/L/B	P/L/B	P/L/B	P/L/B	P/L/B
	15.47	88.4						P
	17.07	96.58						P
	18.64	104.62						P
	20.24	112.5						P
273.05	7.09	48.74	P/S
(10-3/4)	8.89	60.27	P/S	P/S/B	P/S/B
	10.16	67.71		P/S/B/E	P/S/B
	11.43	75.9		P/S/B/E	P/S/B	P/S/B/E	P/S/B/E	P/S/B/E	P/S/B/E
	12.57	82.59			P/S/B	P/S/B/E	P/S/B/E	P/S/B/E	P/S/B/E
	13.84	90.33						P/S/B/E	P/S/B/E	P/S/B/E
	15.11	97.77						P/S/B	P/S/B	P/S/B
	17.07	108.93						P
	18.64	117.86						P
	20.24	126.94						P
298.45	8.46	62.5	P/S
(11-3/4)	9.53	69.94		P/S/B	P/S/B
	11.05	80.36		P/S/B	P/S/B
	12.42	89.29		P/S/B	P/S/B	P/S/B	P/S/B	P/S/B	P/S/B	P/S/B
	13.56	96.73				P	P	P	P	P
	14.78	105.66				P	P	P	P	P
339.72	8.38	71.43	P/S
(13-3/8)	9.65	81.1		P/S/B	P/S/B
	10.92	90.78		P/S/B	P/S/B
	12.19	101.19		P/S/B	P/S/B	P/S/B	P/S/B	P/S/B	P/S/B
	13.06	107.15				P/S/B	P/S/B	P/S/B	P/S/B	P/S/B
406.40	9.53	96.73	P/S
(16)	11.13	111.61		P/S/B	P/S/B
	12.57	125.01		P/S/B	P/S/B
	16.66	162.21		P		P	P		P	P
473.08	11.05	130.21	P/S	P/S/B	P/S/B
(18-5/8)
508.00	11.13	139.89	P/S/L	P/S/L/B	P/S/L/B
(20)	12.70	158.49		P/S/L/B	P/S/L/B
	16.13	197.93		P/S/L/B
注：P-平端管、S-短圆螺纹、L-长圆螺纹、B-偏梯螺纹、E-直连型
